Control de Servicios Propios
Control integrado de los servicios propios de CA y CD de la instalación.

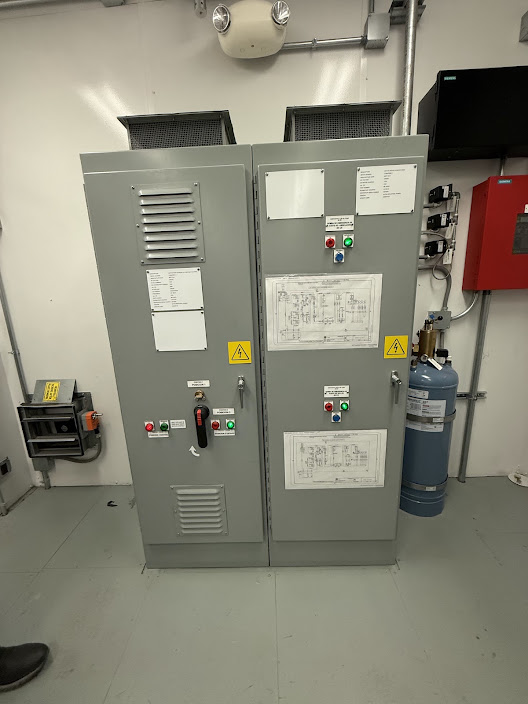

Control de Servicios Propios
Integración de sistemas de control para los servicios propios de la central o subestación (CA y CD), coordinados con los tableros de energía auxiliar.
Ficha Técnica
Características técnicas de referencia. Las especificaciones sujetas a configuración de proyecto se definen en la cotización.
1. Control de Servicios Propios de CA
Sistemas de control para las cargas auxiliares de corriente alterna de la central o subestación.
- Transferencia automática entre fuentes normal y de respaldo.
- Monitoreo de cargas críticas y no críticas por circuito.
- Coordinación con tableros de distribución de energía auxiliar.
2. Control de Servicios Propios de CD
Supervisión y control del sistema de corriente directa que alimenta protección, control y comunicaciones.
- Monitoreo de voltaje de banco de baterías y estado de cargadores.
- Detección de fallas a tierra en el sistema de CD.
- Alarmas de bajo/alto voltaje integradas al sistema de supervisión.
3. Integración con Energía Auxiliar
El alcance de control se coordina directamente con los tableros de energía auxiliar del proyecto (rectificadores, cargadores y bancos de baterías), definiéndose en conjunto según el diseño eléctrico de servicios propios.
- Compatible con equipo multimarca ya instalado en sitio.
- Reporte de estado hacia el sistema SCADA de la instalación.
- Pruebas de transferencia y respaldo previas a la puesta en marcha.
Aplicación y Selección de Control de Servicios Propios
La selección correcta parte de la función requerida, las condiciones reales de la instalación y la forma en que el producto se relacionará con los demás sistemas.
Función dentro del Sistema
Control integrado de los servicios propios de CA y CD de la instalación.
La automatización convierte señales de campo en información operativa y órdenes controladas. Una solución confiable requiere definir desde el inicio la autoridad de mando, la calidad de los datos, los tiempos de actualización, el comportamiento ante fallas de comunicación y la relación entre los niveles de proceso, bahía, estación y centro de control.
- Subestaciones eléctricas, centrales de generación, servicios auxiliares y procesos industriales críticos.
- Supervisión local y remota, adquisición de datos, secuencias automáticas y control de equipo primario.
- Migración de plataformas heredadas e integración de dispositivos de distintas generaciones.
Criterios de Selección
La configuración no debe definirse únicamente por una marca o número de parte. SEPAC revisa los datos de aplicación para establecer una solución compatible, verificable y preparada para el crecimiento previsto.
- Cantidad y tipo de señales, tiempos de actualización, capacidad de procesamiento y crecimiento previsto.
- Disponibilidad requerida, redundancia de controladores, fuentes, redes y servidores.
- Protocolos, condiciones ambientales, alimentación, montaje y políticas de acceso del cliente.
Interfaces e Interoperabilidad
Las interfaces se documentan desde la ingeniería para evitar incompatibilidades durante las pruebas y la puesta en servicio.
- IED, PLC, módulos de entrada y salida, medidores, equipos auxiliares y sistemas de protección.
- SCADA, HMI, historiadores, estaciones maestras, EMS, DMS y centros de control.
- IEC 61850, DNP3, IEC 60870, Modbus u otros protocolos definidos por la instalación.
Ingeniería, Integración y Pruebas
El alcance puede contratarse por etapas o como una solución integral, desde el levantamiento hasta la aceptación en sitio.
Ingeniería de Aplicación
La ingeniería traduce los requisitos operativos en planos, configuraciones y criterios de aceptación que puedan revisarse antes de fabricar o intervenir la instalación.
- Arquitectura funcional y de red, listas de señales, direccionamiento, nomenclatura y base de datos.
- Lógicas de control, secuencias, interbloqueos, permisivos, alarmas y manejo de calidad de información.
- Pantallas, tendencias, reportes, perfiles de usuario y criterios de operación local o remota.
Verificación Funcional
Las pruebas se ajustan al producto, al riesgo operativo y a las interfaces incluidas en el contrato.
- Simulación de señales, mandos, secuencias, alarmas y condiciones anormales antes del envío a sitio.
- Pruebas de protocolos, pérdida de comunicación, reinicio, redundancia y recuperación del sistema.
- Verificación punto a punto con dispositivos de campo y sistemas superiores durante FAT y SAT.
Documentación de Entrega
La documentación permite operar, mantener y modificar el sistema con trazabilidad después de la puesta en servicio.
- Diagramas de arquitectura, listas de equipos, señales, direcciones y conexiones.
- Bases de datos, programas, pantallas, archivos de configuración y respaldos controlados.
- Protocolos de pruebas, manual de operación, planos finales y capacitación según contrato.
Confiabilidad y Ciclo de Vida
La continuidad no termina con el suministro. La estrategia debe contemplar mantenimiento, respaldos, cambios futuros y condiciones de soporte desde la etapa de diseño.
Operación y Mantenimiento
- Control de versiones, respaldos periódicos y registro de cambios en programas y bases de datos.
- Monitoreo de capacidad, comunicaciones, almacenamiento, fuentes y estado de redundancias.
- Ampliación modular de señales, equipos o funciones sin perder consistencia documental.
Riesgos que Deben Controlarse
- Mandos incorrectos por errores de mapeo, permisos, enclavamientos o selección de autoridad.
- Datos incompletos o desactualizados por pérdida de comunicación o manejo incorrecto de calidad.
- Puntos únicos de falla y recuperación deficiente por ausencia de respaldos probados.
Normativa y Especificaciones
La norma aplicable se confirma para cada proyecto. La mención de una referencia no implica que todas sus funciones o requisitos correspondan a todas las configuraciones.
- IEC 61850 para automatización de sistemas eléctricos cuando forma parte de la arquitectura.
- IEC 61131 para programación de controladores cuando el equipo y el proyecto lo requieren.
- Protocolos y especificaciones CFE, CENACE o del usuario final aplicables a cada interfaz.
Preguntas Frecuentes
Definiciones habituales antes de preparar una propuesta para Control de Servicios Propios.
¿La configuración es igual para todos los proyectos?
No. La aplicación, capacidad, interfaces, condiciones del sitio, normativa y responsabilidades contractuales determinan la configuración final.
¿Puede integrarse con equipos existentes?
Sí, después de revisar compatibilidad eléctrica, mecánica y de comunicaciones. El levantamiento permite definir qué componentes pueden conservarse y cuáles deben sustituirse.
¿SEPAC puede realizar las pruebas y la puesta en servicio?
Sí. El alcance puede incluir FAT, SAT, pruebas punto a punto, integración, montaje, puesta en servicio y capacitación, según la naturaleza del producto y el contrato.
¿Cómo se controla una modernización?
Se documenta el estado actual, se identifican interfaces y riesgos, y se define una migración compatible con las libranzas y la continuidad requerida por la instalación.
¿La garantía y el soporte son estándar?
Las condiciones de garantía, disponibilidad de refacciones, asistencia remota o en sitio y tiempos de respuesta se establecen según el alcance y la criticidad del proyecto.
¿Qué información se necesita para cotizar?
Para preparar una propuesta técnicamente comparable se recomienda proporcionar:
- Lista preliminar de señales, cantidad de equipos y arquitectura actual o requerida.
- Protocolos, medios de comunicación, redundancia, retención de datos y cantidad de usuarios.
- Alcance de programación, pantallas, pruebas, migración, capacitación y puesta en servicio.
