IED y Relevadores de Protección
Integración de IED y relevadores de protección de las principales marcas del mercado.
IED y Relevadores de Protección

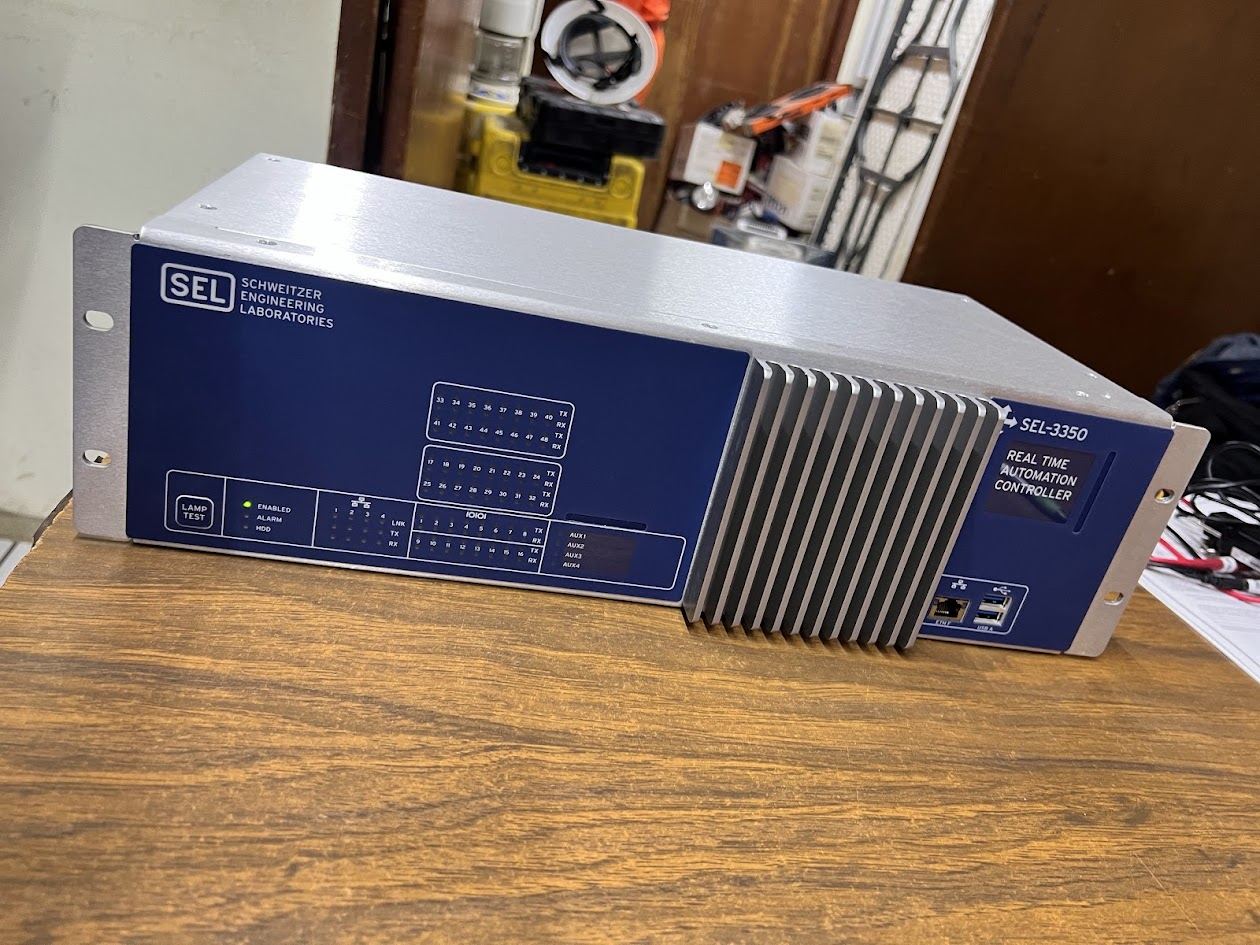

Integración de Dispositivos Electrónicos Inteligentes (IED) y relevadores de protección de las principales marcas del mercado, parametrizados e integrados al esquema de protección de cada proyecto.
Ficha Técnica
Características técnicas de referencia. Las especificaciones sujetas a configuración de proyecto se definen en la cotización.
1. Integración Multimarca
Suministro e integración de Dispositivos Electrónicos Inteligentes (IED) y relevadores de protección de las principales marcas del mercado, seleccionados según los requerimientos técnicos y comerciales de cada proyecto.
- Compatibilidad con esquemas de protección, control y medición combinados.
- Integración bajo IEC 61850 (GOOSE/MMS), DNP 3.0 o Modbus, según el fabricante.
- Selección de modelo y capacidad de E/S conforme al esquema unifilar.
2. Parametrización del Esquema de Protección
Cada IED se ajusta y parametriza conforme al estudio de coordinación de protecciones específico del proyecto.
- Configuración de funciones de protección, lógica de disparo y bloqueo.
- Pruebas de inyección secundaria para verificar ajustes antes de energizar.
- Documentación de ajustes entregada como parte de la ingeniería del proyecto.
3. Servicios de Puesta en Marcha
La marca y el modelo específico se definen junto con el cliente según disponibilidad, estandarización de flota o requerimientos del sistema existente, por lo que se cotiza de forma particular.
- Pruebas funcionales y de comunicación previas a la energización.
- Capacitación al personal de operación y mantenimiento.
- Soporte para actualizaciones de firmware y respaldo de configuraciones.
Aplicación y Selección de IED y Relevadores de Protección
La selección correcta parte de la función requerida, las condiciones reales de la instalación y la forma en que el producto se relacionará con los demás sistemas.
Función dentro del Sistema
Integración de IED y relevadores de protección de las principales marcas del mercado.
La protección secundaria debe detectar condiciones anormales, aislar únicamente el elemento afectado y conservar la mayor continuidad posible. Su desempeño depende tanto del IED como de la ingeniería de aplicación, los circuitos de TC y TP, la alimentación de corriente directa, las comunicaciones y la correcta actuación sobre los interruptores.
- Líneas, alimentadores, transformadores, barras, reactores, bancos de capacitores y unidades generadoras.
- Subestaciones nuevas, ampliaciones, sustitución de relevadores y modernización de esquemas existentes.
- Instalaciones eléctricas de empresas de servicio público, generación e industria.
Criterios de Selección
La configuración no debe definirse únicamente por una marca o número de parte. SEPAC revisa los datos de aplicación para establecer una solución compatible, verificable y preparada para el crecimiento previsto.
- Activo protegido, nivel de tensión, arreglo de interruptores, corriente de cortocircuito y filosofía de respaldo.
- Relaciones, clases, polaridades y ubicación de TC y TP, además de características del interruptor.
- Funciones ANSI, tiempos de operación, comunicaciones, teleprotección y requisitos de registro.
Interfaces e Interoperabilidad
Las interfaces se documentan desde la ingeniería para evitar incompatibilidades durante las pruebas y la puesta en servicio.
- Circuitos de disparo, cierre, supervisión, bloqueo, falla de interruptor y protecciones mecánicas.
- Integración con UCB, SCADA, UTR, IHM, registradores y sistemas de sincronización horaria.
- Mensajería IEC 61850, contactos físicos o protocolos de automatización según la arquitectura aprobada.
Ingeniería, Integración y Pruebas
El alcance puede contratarse por etapas o como una solución integral, desde el levantamiento hasta la aceptación en sitio.
Ingeniería de Aplicación
La ingeniería traduce los requisitos operativos en planos, configuraciones y criterios de aceptación que puedan revisarse antes de fabricar o intervenir la instalación.
- Revisión de estudios eléctricos, filosofía de protección, diagramas y criterios de coordinación.
- Memoria de ajustes, programación de IED, matrices de disparo, interbloqueos y listas de señales.
- Ingeniería de detalle para circuitos de corriente, potencial, control, alimentación y comunicaciones.
Verificación Funcional
Las pruebas se ajustan al producto, al riesgo operativo y a las interfaces incluidas en el contrato.
- Inyección secundaria para comprobar arranques, tiempos, direccionalidad, lógicas y elementos diferenciales.
- Pruebas de matrices de disparo, falla de interruptor, recierre, teleprotección y supervisión de circuitos.
- Validación punto a punto con equipo primario, SCADA y centro de control cuando forme parte del alcance.
Documentación de Entrega
La documentación permite operar, mantener y modificar el sistema con trazabilidad después de la puesta en servicio.
- Memorias de ajustes, archivos nativos de configuración y respaldo de versiones instaladas.
- Diagramas, listas de señales, matrices lógicas y protocolos de pruebas funcionales.
- Reportes FAT y SAT, registros de inyección, planos finales y documentación para mantenimiento.
Confiabilidad y Ciclo de Vida
La continuidad no termina con el suministro. La estrategia debe contemplar mantenimiento, respaldos, cambios futuros y condiciones de soporte desde la etapa de diseño.
Operación y Mantenimiento
- Pruebas periódicas basadas en criticidad, historial de operación y estrategia de mantenimiento del cliente.
- Análisis de eventos y oscilografías para comprobar el desempeño después de fallas reales.
- Gestión de cambios en ajustes, firmware, lógicas y documentación para conservar trazabilidad.
Riesgos que Deben Controlarse
- Falta de selectividad o respaldo por ajustes que no corresponden a la condición actual del sistema.
- Errores de relación, polaridad o cableado en circuitos de corriente y potencial.
- Pérdida de disparo por fallas en corriente directa, contactos, comunicaciones o supervisión.
Normativa y Especificaciones
La norma aplicable se confirma para cada proyecto. La mención de una referencia no implica que todas sus funciones o requisitos correspondan a todas las configuraciones.
- CFE V6700-62 para tableros PCyM y CFE G0100-07 cuando la aplicación corresponde a generación.
- IEC 61850 para automatización e interoperabilidad cuando se utiliza esta arquitectura.
- Normas ANSI, IEEE, IEC y especificaciones particulares del cliente aplicables al activo protegido.
Preguntas Frecuentes
Definiciones habituales antes de preparar una propuesta para IED y Relevadores de Protección.
¿La configuración es igual para todos los proyectos?
No. La aplicación, capacidad, interfaces, condiciones del sitio, normativa y responsabilidades contractuales determinan la configuración final.
¿Puede integrarse con equipos existentes?
Sí, después de revisar compatibilidad eléctrica, mecánica y de comunicaciones. El levantamiento permite definir qué componentes pueden conservarse y cuáles deben sustituirse.
¿SEPAC puede realizar las pruebas y la puesta en servicio?
Sí. El alcance puede incluir FAT, SAT, pruebas punto a punto, integración, montaje, puesta en servicio y capacitación, según la naturaleza del producto y el contrato.
¿Cómo se controla una modernización?
Se documenta el estado actual, se identifican interfaces y riesgos, y se define una migración compatible con las libranzas y la continuidad requerida por la instalación.
¿La garantía y el soporte son estándar?
Las condiciones de garantía, disponibilidad de refacciones, asistencia remota o en sitio y tiempos de respuesta se establecen según el alcance y la criticidad del proyecto.
¿Qué información se necesita para cotizar?
Para preparar una propuesta técnicamente comparable se recomienda proporcionar:
- Diagrama unifilar, activo protegido, nivel de tensión y arreglo de interruptores.
- Datos de TC y TP, estudios disponibles, relevadores preferidos y filosofía de protección.
- Alcance de ingeniería, suministro, pruebas, montaje, puesta en servicio y fechas requeridas.
