Medición Operativa y Fiscal

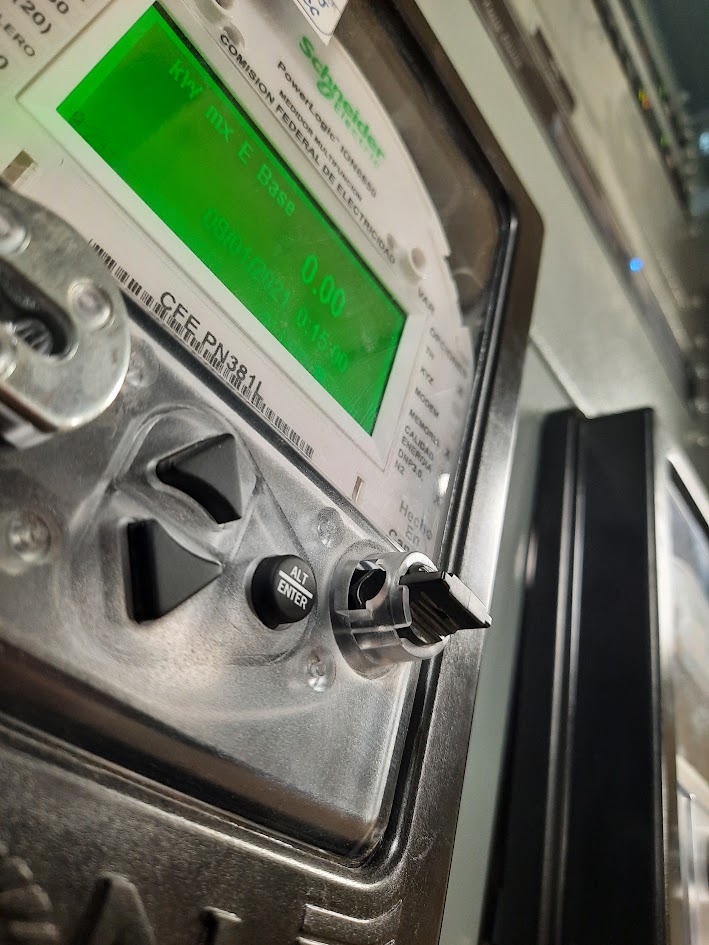

Gabinete de medición fiscal NEMA 4X con medidor ION y sincronización GPS.
Medición Operativa y Fiscal
Gabinete NEMA 4X para intemperie con DEI inteligentes multimarca, medidor ION para facturación, GPS con sincronización de eventos en tiempo real y sistema concentrador de fibras ópticas con 24 interposiciones al sistema SAS.
Liberados por el Laboratorio LAPEM bajo especificación CFE V6700-62.
Ficha Técnica
Características técnicas de referencia. Las especificaciones sujetas a configuración de proyecto se definen en la cotización.
1. Medición Multimarca y Fiscal
Gabinete para intemperie que integra Dispositivos Electrónicos Inteligentes (DEI) de distintas marcas junto con un medidor ION dedicado a facturación.
- Medición de energía activa y reactiva con clase de precisión fiscal.
- Compatibilidad con DEI multimarca para medición operativa en paralelo.
- Sincronización de eventos en tiempo real vía GPS.
2. Integración al Sistema de Automatización
Sistema concentrador de fibras ópticas con 24 interposiciones que enlaza la medición al Sistema de Automatización de Subestaciones (SAS).
- Distribución de fibra óptica multimodo para interconexión de campo.
- Protocolos de comunicación compatibles con el esquema SCADA de la subestación.
- Registro de eventos con discriminación de tiempo para respaldo de facturación.
3. Gabinete y Normativa
Gabinete NEMA 4X apto para intemperie, liberado por el Laboratorio de Pruebas de Equipos y Materiales (LAPEM) bajo especificación CFE V6700-62.
- Grado de protección NEMA 4X contra polvo y agua a presión.
- Higrostato y resistencia calefactora para control de condensación.
- Acceso identificado para mantenimiento y calibración periódica.
Aplicación y Selección de Medición Operativa y Fiscal
La selección correcta parte de la función requerida, las condiciones reales de la instalación y la forma en que el producto se relacionará con los demás sistemas.
Función dentro del Sistema
Gabinete de medición fiscal NEMA 4X con medidor ION y sincronización GPS.
La medición debe diseñarse según el uso que tendrá la información. Operación, calidad de energía, balance, facturación y liquidaciones requieren distintas clases de exactitud, periodos de integración, registros y criterios de validación. El equipo se selecciona junto con los TC, TP, cableado, comunicaciones y sistema receptor.
- Medición operativa, balances de energía, demanda, factor de potencia y supervisión de alimentadores.
- Calidad de energía, armónicos, variaciones de tensión, interrupciones y captura de formas de onda.
- Medición fiscal o para liquidaciones cuando se cumplen los requisitos normativos y contractuales aplicables.
Criterios de Selección
La configuración no debe definirse únicamente por una marca o número de parte. SEPAC revisa los datos de aplicación para establecer una solución compatible, verificable y preparada para el crecimiento previsto.
- Uso de la medición, clase de exactitud, variables requeridas y periodos de integración.
- Relaciones, clases y cargas de TC y TP, configuración del sistema y sentido del flujo de energía.
- Memoria, captura de eventos, sincronización, protocolos y disponibilidad del sistema receptor.
Interfaces e Interoperabilidad
Las interfaces se documentan desde la ingeniería para evitar incompatibilidades durante las pruebas y la puesta en servicio.
- Circuitos secundarios de TC y TP, entradas digitales, pulsos y señales de sincronización.
- SCADA, servidores de medición, plataformas de calidad de energía y sistemas de facturación.
- Ethernet o enlaces seriales con protocolos y formatos definidos por el proyecto.
Ingeniería, Integración y Pruebas
El alcance puede contratarse por etapas o como una solución integral, desde el levantamiento hasta la aceptación en sitio.
Ingeniería de Aplicación
La ingeniería traduce los requisitos operativos en planos, configuraciones y criterios de aceptación que puedan revisarse antes de fabricar o intervenir la instalación.
- Diagrama de medición, selección de relaciones, clases, cargas y ubicación de los equipos.
- Configuración de variables, tarifas, demanda, eventos, límites, registros y comunicaciones.
- Mapeo hacia sistemas superiores y definición de reglas de validación, respaldo y exportación.
Verificación Funcional
Las pruebas se ajustan al producto, al riesgo operativo y a las interfaces incluidas en el contrato.
- Verificación de polaridad, secuencia de fases, relaciones, escalas y sentido de potencia.
- Inyección secundaria, contraste de valores, pruebas de pulsos y comprobación de exactitud requerida.
- Validación de comunicaciones, registros, marcas de tiempo, reportes y entrega al sistema receptor.
Documentación de Entrega
La documentación permite operar, mantener y modificar el sistema con trazabilidad después de la puesta en servicio.
- Diagramas de medición, hojas de datos, relaciones, clases, cargas y listas de conexiones.
- Archivos de configuración, mapas de comunicación y parámetros de registro o demanda.
- Protocolos de pruebas, certificados aplicables y documentación final del punto de medición.
Confiabilidad y Ciclo de Vida
La continuidad no termina con el suministro. La estrategia debe contemplar mantenimiento, respaldos, cambios futuros y condiciones de soporte desde la etapa de diseño.
Operación y Mantenimiento
- Revisión periódica de exactitud, cableado, sellos, sincronización y calidad de comunicaciones.
- Respaldo de configuraciones y conservación de registros conforme al uso de la medición.
- Actualización de relaciones, tarifas, límites y reportes cuando cambia la instalación.
Riesgos que Deben Controlarse
- Balances o facturación incorrectos por relaciones, polaridades, escalas o sentidos mal configurados.
- Pérdida de evidencia por fallas de memoria, sincronización, comunicaciones o respaldo.
- Seleccionar un medidor cuya clase o método de medición no corresponde al objetivo contractual.
Normativa y Especificaciones
La norma aplicable se confirma para cada proyecto. La mención de una referencia no implica que todas sus funciones o requisitos correspondan a todas las configuraciones.
- IEC 61000-4-30 e IEEE 519 cuando la aplicación incluye calidad de energía y el equipo seleccionado cumple.
- Manual de Medición para Liquidaciones y requerimientos CENACE cuando el punto tiene ese propósito.
- Normas de exactitud y especificaciones de TC, TP, medidores y sistemas de comunicación aplicables.
Preguntas Frecuentes
Definiciones habituales antes de preparar una propuesta para Medición Operativa y Fiscal.
¿La configuración es igual para todos los proyectos?
No. La aplicación, capacidad, interfaces, condiciones del sitio, normativa y responsabilidades contractuales determinan la configuración final.
¿Puede integrarse con equipos existentes?
Sí, después de revisar compatibilidad eléctrica, mecánica y de comunicaciones. El levantamiento permite definir qué componentes pueden conservarse y cuáles deben sustituirse.
¿SEPAC puede realizar las pruebas y la puesta en servicio?
Sí. El alcance puede incluir FAT, SAT, pruebas punto a punto, integración, montaje, puesta en servicio y capacitación, según la naturaleza del producto y el contrato.
¿Cómo se controla una modernización?
Se documenta el estado actual, se identifican interfaces y riesgos, y se define una migración compatible con las libranzas y la continuidad requerida por la instalación.
¿La garantía y el soporte son estándar?
Las condiciones de garantía, disponibilidad de refacciones, asistencia remota o en sitio y tiempos de respuesta se establecen según el alcance y la criticidad del proyecto.
¿Qué información se necesita para cotizar?
Para preparar una propuesta técnicamente comparable se recomienda proporcionar:
- Diagrama unifilar, tensión, corriente, configuración del sistema y objetivo de la medición.
- Datos de TC y TP, clase requerida, variables, demanda, tarifas y registros necesarios.
- Protocolos, plataforma receptora, sincronización, instalación y pruebas solicitadas.
