Monitoreo de Demanda, Factor de Potencia y Energía
Monitoreo de demanda, factor de potencia y consumo de energía.

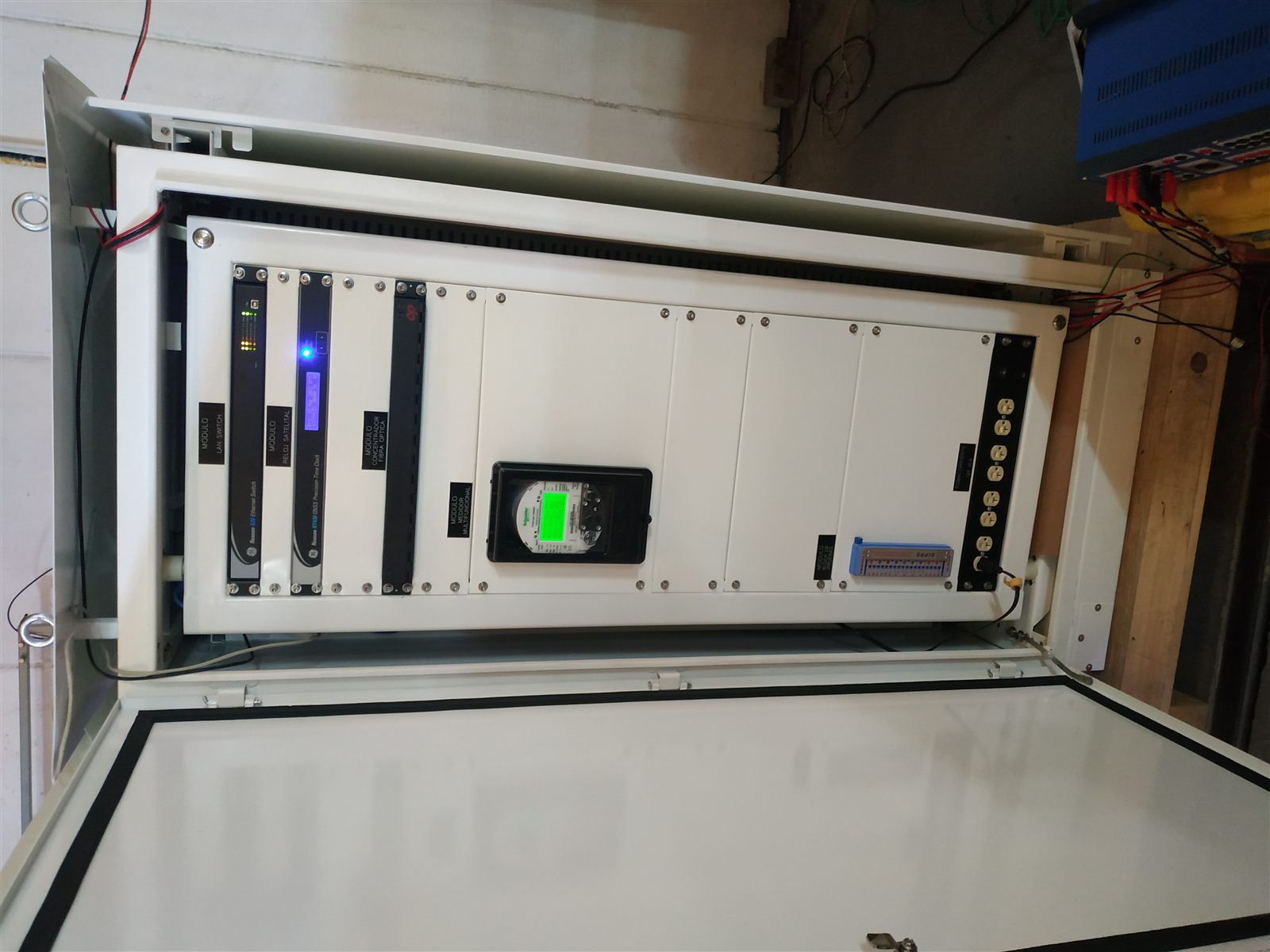

Monitoreo de Demanda, Factor de Potencia y Energía
Integración de sistemas de monitoreo de demanda eléctrica, factor de potencia y consumo de energía, para apoyar la operación eficiente de la instalación.
Ficha Técnica
Características técnicas de referencia. Las especificaciones sujetas a configuración de proyecto se definen en la cotización.
1. Monitoreo de Demanda y Consumo
Integración de sistemas de monitoreo de demanda eléctrica, factor de potencia y consumo de energía, para apoyar la operación eficiente de la instalación.
- Registro de demanda máxima por intervalo, conforme al esquema tarifario.
- Seguimiento del factor de potencia para evitar penalizaciones por bajo factor.
- Histórico de consumo de energía activa y reactiva por circuito o área.
2. Apoyo a la Gestión Energética
Información que facilita la toma de decisiones sobre eficiencia energética de la instalación.
- Alertas ante acercamiento a la demanda contratada.
- Identificación de horarios de mayor consumo para gestión de carga.
- Reportes periódicos configurables para el área de gestión de energía.
3. Integración con Otros Sistemas
Se integra con la infraestructura de medición ya instalada en el proyecto (medidores multifunción, analizadores de calidad de energía).
- Comunicación hacia el sistema SCADA o plataforma de gestión energética.
- Compatible con equipo de medición multimarca existente en sitio.
- Alcance y cantidad de puntos definidos según el proyecto.
Aplicación y Selección de Monitoreo de Demanda, Factor de Potencia y Energía
La selección correcta parte de la función requerida, las condiciones reales de la instalación y la forma en que el producto se relacionará con los demás sistemas.
Función dentro del Sistema
Monitoreo de demanda, factor de potencia y consumo de energía.
La medición debe diseñarse según el uso que tendrá la información. Operación, calidad de energía, balance, facturación y liquidaciones requieren distintas clases de exactitud, periodos de integración, registros y criterios de validación. El equipo se selecciona junto con los TC, TP, cableado, comunicaciones y sistema receptor.
- Medición operativa, balances de energía, demanda, factor de potencia y supervisión de alimentadores.
- Calidad de energía, armónicos, variaciones de tensión, interrupciones y captura de formas de onda.
- Medición fiscal o para liquidaciones cuando se cumplen los requisitos normativos y contractuales aplicables.
Criterios de Selección
La configuración no debe definirse únicamente por una marca o número de parte. SEPAC revisa los datos de aplicación para establecer una solución compatible, verificable y preparada para el crecimiento previsto.
- Uso de la medición, clase de exactitud, variables requeridas y periodos de integración.
- Relaciones, clases y cargas de TC y TP, configuración del sistema y sentido del flujo de energía.
- Memoria, captura de eventos, sincronización, protocolos y disponibilidad del sistema receptor.
Interfaces e Interoperabilidad
Las interfaces se documentan desde la ingeniería para evitar incompatibilidades durante las pruebas y la puesta en servicio.
- Circuitos secundarios de TC y TP, entradas digitales, pulsos y señales de sincronización.
- SCADA, servidores de medición, plataformas de calidad de energía y sistemas de facturación.
- Ethernet o enlaces seriales con protocolos y formatos definidos por el proyecto.
Ingeniería, Integración y Pruebas
El alcance puede contratarse por etapas o como una solución integral, desde el levantamiento hasta la aceptación en sitio.
Ingeniería de Aplicación
La ingeniería traduce los requisitos operativos en planos, configuraciones y criterios de aceptación que puedan revisarse antes de fabricar o intervenir la instalación.
- Diagrama de medición, selección de relaciones, clases, cargas y ubicación de los equipos.
- Configuración de variables, tarifas, demanda, eventos, límites, registros y comunicaciones.
- Mapeo hacia sistemas superiores y definición de reglas de validación, respaldo y exportación.
Verificación Funcional
Las pruebas se ajustan al producto, al riesgo operativo y a las interfaces incluidas en el contrato.
- Verificación de polaridad, secuencia de fases, relaciones, escalas y sentido de potencia.
- Inyección secundaria, contraste de valores, pruebas de pulsos y comprobación de exactitud requerida.
- Validación de comunicaciones, registros, marcas de tiempo, reportes y entrega al sistema receptor.
Documentación de Entrega
La documentación permite operar, mantener y modificar el sistema con trazabilidad después de la puesta en servicio.
- Diagramas de medición, hojas de datos, relaciones, clases, cargas y listas de conexiones.
- Archivos de configuración, mapas de comunicación y parámetros de registro o demanda.
- Protocolos de pruebas, certificados aplicables y documentación final del punto de medición.
Confiabilidad y Ciclo de Vida
La continuidad no termina con el suministro. La estrategia debe contemplar mantenimiento, respaldos, cambios futuros y condiciones de soporte desde la etapa de diseño.
Operación y Mantenimiento
- Revisión periódica de exactitud, cableado, sellos, sincronización y calidad de comunicaciones.
- Respaldo de configuraciones y conservación de registros conforme al uso de la medición.
- Actualización de relaciones, tarifas, límites y reportes cuando cambia la instalación.
Riesgos que Deben Controlarse
- Balances o facturación incorrectos por relaciones, polaridades, escalas o sentidos mal configurados.
- Pérdida de evidencia por fallas de memoria, sincronización, comunicaciones o respaldo.
- Seleccionar un medidor cuya clase o método de medición no corresponde al objetivo contractual.
Normativa y Especificaciones
La norma aplicable se confirma para cada proyecto. La mención de una referencia no implica que todas sus funciones o requisitos correspondan a todas las configuraciones.
- IEC 61000-4-30 e IEEE 519 cuando la aplicación incluye calidad de energía y el equipo seleccionado cumple.
- Manual de Medición para Liquidaciones y requerimientos CENACE cuando el punto tiene ese propósito.
- Normas de exactitud y especificaciones de TC, TP, medidores y sistemas de comunicación aplicables.
Preguntas Frecuentes
Definiciones habituales antes de preparar una propuesta para Monitoreo de Demanda, Factor de Potencia y Energía.
¿La configuración es igual para todos los proyectos?
No. La aplicación, capacidad, interfaces, condiciones del sitio, normativa y responsabilidades contractuales determinan la configuración final.
¿Puede integrarse con equipos existentes?
Sí, después de revisar compatibilidad eléctrica, mecánica y de comunicaciones. El levantamiento permite definir qué componentes pueden conservarse y cuáles deben sustituirse.
¿SEPAC puede realizar las pruebas y la puesta en servicio?
Sí. El alcance puede incluir FAT, SAT, pruebas punto a punto, integración, montaje, puesta en servicio y capacitación, según la naturaleza del producto y el contrato.
¿Cómo se controla una modernización?
Se documenta el estado actual, se identifican interfaces y riesgos, y se define una migración compatible con las libranzas y la continuidad requerida por la instalación.
¿La garantía y el soporte son estándar?
Las condiciones de garantía, disponibilidad de refacciones, asistencia remota o en sitio y tiempos de respuesta se establecen según el alcance y la criticidad del proyecto.
¿Qué información se necesita para cotizar?
Para preparar una propuesta técnicamente comparable se recomienda proporcionar:
- Diagrama unifilar, tensión, corriente, configuración del sistema y objetivo de la medición.
- Datos de TC y TP, clase requerida, variables, demanda, tarifas y registros necesarios.
- Protocolos, plataforma receptora, sincronización, instalación y pruebas solicitadas.
