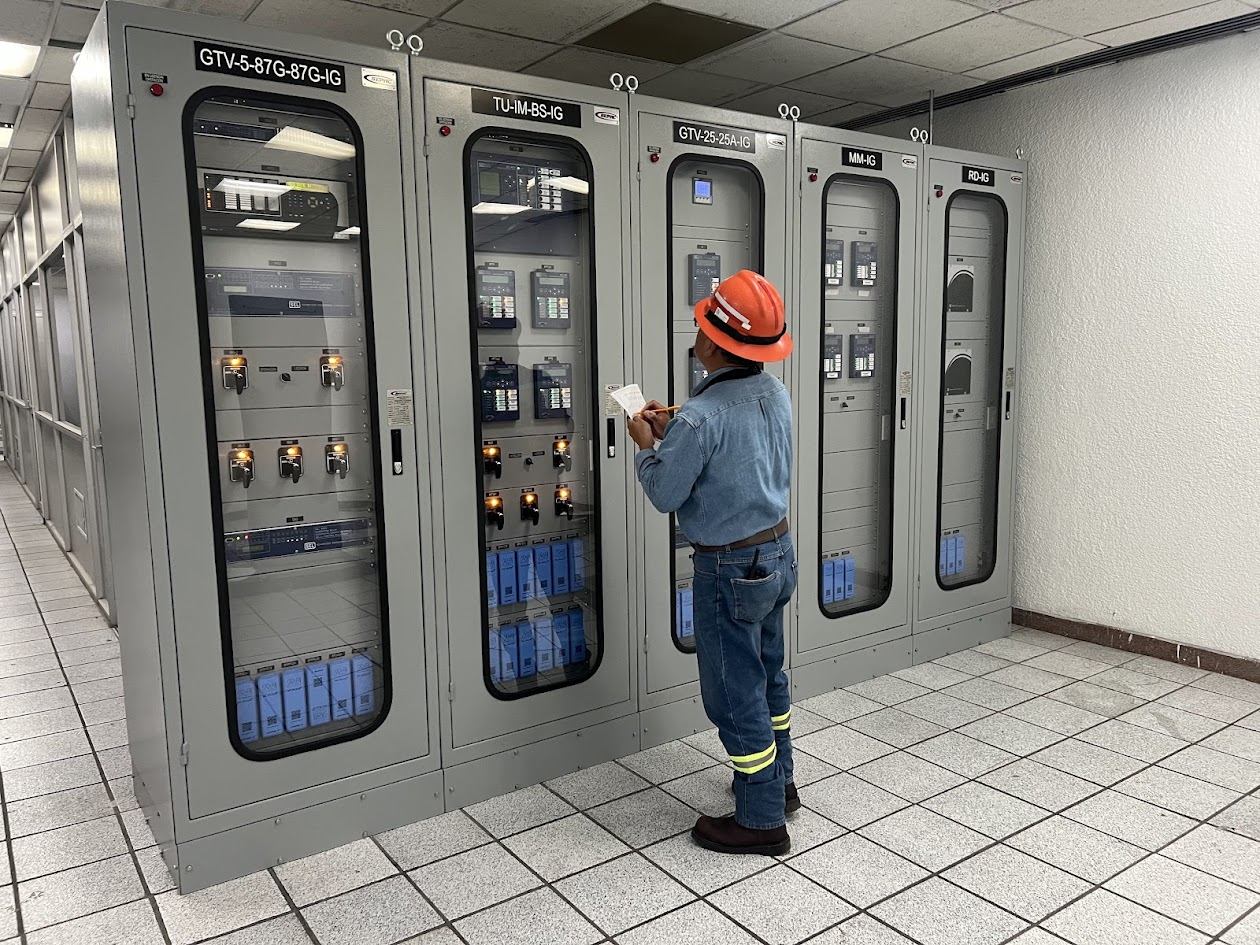

Tableros PCyM para Subestaciones y Generación
Ingeniería, fabricación e integración de sistemas de protección, control, medición, supervisión y registro para instalaciones eléctricas de hasta 400 kV.
Protección y control para activos críticos
SEPAC diseña, fabrica e integra tableros PCyM a la medida para líneas, transformadores, barras, alimentadores, bancos de capacitores, reactores, generadores, servicios auxiliares y otras aplicaciones del sistema eléctrico de potencia. Cada solución se configura conforme a la filosofía de protección, el arreglo de la instalación, el nivel de tensión y los criterios operativos del cliente.
Durante el periodo 2025-2026, SEPAC ha fabricado e integrado aproximadamente 100 tableros y ha desarrollado proyectos de hasta 400 kV, con referencias como las subestaciones Las Mesas y El Clérigo. La experiencia reciente comprende soluciones para CFE, PEMEX, Stellantis y GE, con capacidad de atención en México y Latinoamérica.
Capacidades Técnicas y Alcance de Suministro
La arquitectura, las funciones de protección y los entregables se definen conforme a los requerimientos técnicos y contractuales de cada proyecto.
1. Aplicaciones y Esquemas de Protección
La filosofía y las funciones ANSI se seleccionan según el activo protegido, los estudios eléctricos y los criterios de operación del sistema:
- Líneas y alimentadores: distancia, diferencial, sobrecorriente direccional, falla de interruptor, recierre y teleprotección.
- Transformadores y reactores: protección diferencial, falla a tierra restringida, sobrecorriente, protección térmica y disparos mecánicos.
- Barras e interruptores: protección diferencial de barras, respaldo por falla de interruptor, transferencia e interbloqueos.
- Bancos de capacitores y servicios auxiliares: protección por sobrecorriente, sobretensión, desbalance, control y supervisión.
- Generadores: protección diferencial, impedancia, potencia inversa, pérdida de excitación, pérdida de sincronismo, sobreflujo, frecuencia y tensión.
2. Arquitectura, Automatización y Comunicaciones
Integración multimarca con relevadores SEL, GE, Arteche, Ingeteam, Siemens y ABB, además de otros fabricantes definidos por el cliente o la especificación del proyecto.
- Integración IEC 61850 con mensajería GOOSE, reportes MMS y configuración de señales conforme a la arquitectura aprobada.
- Comunicación con sistemas SCADA, UTR e IHM local mediante los protocolos requeridos por la instalación.
- Sincronización horaria, secuencia de eventos y registros oscilográficos para análisis de operación y fallas.
- Topologías Ethernet y esquemas de redundancia definidos según la disponibilidad requerida y las capacidades de los equipos.
3. Ingeniería, Pruebas y Puesta en Servicio
SEPAC cubre el ciclo completo del proyecto, desde la definición conceptual hasta la puesta en operación, con garantía y soporte establecidos conforme al alcance contractual.
- Ingeniería conceptual y de detalle, planos eléctricos, listas de materiales, diagramas de interconexión y documentación de fabricación.
- Estudios de coordinación, memorias de ajustes, programación de relevadores y desarrollo de lógicas de control.
- Pruebas FAT, SAT, punto a punto, matrices de disparo, controles, alarmas e integración con los sistemas de supervisión.
- Montaje, puesta en servicio, capacitación y mantenimiento en México y Latinoamérica.
- Fabricación conforme a CFE V6700-62 y aplicación de CFE G0100-07 cuando corresponde, con certificación LAPEM.
Soluciones por Elemento Protegido
Los tableros se desarrollan a partir de la función que cumplen dentro de la subestación o central, evitando configuraciones genéricas y alineando cada esquema con el comportamiento real del sistema.
Líneas y Alimentadores
Soluciones para circuitos de transmisión, subtransmisión y distribución, configuradas conforme a la longitud de la línea, nivel de tensión, esquema de comunicaciones y filosofía de respaldo.
- Protecciones de distancia, diferencial y sobrecorriente direccional.
- Recierre, verificación de sincronismo y falla de interruptor.
- Teleprotección, disparo transferido y señalización remota cuando aplican.
Transformadores y Reactores
Esquemas principales y de respaldo para transformadores de potencia, transformadores de unidad y reactores, considerando devanados, conexiones, puesta a tierra y equipo asociado.
- Protección diferencial, falla a tierra restringida y sobrecorriente.
- Supervisión térmica y recepción de señales de protecciones mecánicas.
- Control de interruptores, bloqueos y matrices de disparo.
Barras e Interruptores
Protección selectiva de barras y coordinación de interruptores para reducir el área afectada por una falla y mantener disponible la mayor parte posible de la instalación.
- Esquemas diferenciales de barras centralizados o distribuidos.
- Falla de interruptor, transferencia y seccionamiento.
- Interbloqueos, permisivos y supervisión de circuitos de disparo.
Generadores y Transformadores de Unidad
Protección integral de la unidad generadora y sus transformadores asociados, coordinada con los sistemas de excitación, control de turbina y servicios auxiliares.
- Funciones diferenciales, potencia inversa e impedancia.
- Pérdida de excitación, pérdida de sincronismo y sobreflujo V/Hz.
- Protecciones de frecuencia, tensión, secuencia negativa y fallas a tierra.
Bancos de Capacitores y Servicios Auxiliares
Control y protección de bancos de capacitores, circuitos auxiliares y equipos que sostienen la operación continua de la instalación.
- Protección por sobrecorriente, sobretensión y desbalance.
- Automatismos de conexión, desconexión y bloqueo.
- Supervisión de alimentaciones de corriente alterna y corriente directa.
Aplicaciones Especiales y Modernizaciones
Desarrollo de soluciones para instalaciones nuevas, ampliaciones y sustitución de equipos obsoletos, conservando los elementos aprovechables del sistema existente.
- Adaptación a gabinetes, cableado y equipos primarios existentes.
- Migración gradual para reducir tiempos de indisponibilidad.
- Integración de relevadores y plataformas de distintos fabricantes.
Ciclo Integral de Ingeniería y Ejecución
El suministro puede abarcar desde la definición inicial hasta la energización, con responsabilidades y entregables establecidos para cada etapa del proyecto.
1. Definición y Estudios
La etapa conceptual establece las bases técnicas del sistema antes de seleccionar y configurar los equipos.
- Revisión de diagramas unifilares, arreglo de barras y equipo primario.
- Definición de filosofías de protección, control, alarmas y disparos.
- Estudios de coordinación y elaboración de memorias de ajustes.
- Identificación de interfaces con SCADA, UTR, teleprotección y medición.
2. Ingeniería de Detalle e Integración
La solución aprobada se transforma en documentación de fabricación, configuraciones y lógicas listas para pruebas.
- Diagramas elementales, esquemáticos, de alambrado e interconexión.
- Selección de relevadores, equipos auxiliares, borneras y accesorios.
- Programación de IED, automatismos, interbloqueos y comunicaciones.
- Integración de señales físicas y digitales con sistemas de supervisión.
3. Instalación y Puesta en Servicio
El alcance de campo se configura según las condiciones de la instalación, las ventanas de libranza y las responsabilidades contractuales.
- Montaje, conexionado, adecuaciones y verificación de alimentaciones.
- Pruebas punto a punto desde el equipo primario hasta el centro de control.
- Validación de disparos, controles, alarmas, mediciones y comunicaciones.
- Energización, acompañamiento operativo y capacitación del personal.
Arquitectura Digital e Interoperabilidad
La arquitectura de comunicaciones se diseña como parte del sistema de protección y control, considerando desempeño, disponibilidad, mantenibilidad y compatibilidad con la infraestructura del cliente.
IEC 61850
Integración de IED bajo IEC 61850 para intercambio de estados, mediciones, eventos, alarmas y señales de alta velocidad.
- Mensajería GOOSE para lógicas, permisivos y disparos definidos.
- Reportes MMS hacia sistemas de automatización y supervisión.
- Configuración y validación de señales conforme a la ingeniería aprobada.
SCADA, UTR e IHM
Los tableros pueden integrarse con el sistema de control existente o con una nueva plataforma de supervisión local y remota.
- Mapeo de mediciones, estados, controles, alarmas y calidad de señal.
- Compatibilidad con protocolos industriales definidos por el proyecto.
- Pruebas de comunicación con niveles de bahía, estación y centro de control.
Tiempo, Eventos y Disponibilidad
La correcta referencia de tiempo permite reconstruir la secuencia de una perturbación y analizar el desempeño de las protecciones.
- Sincronización horaria compatible con la arquitectura seleccionada.
- Secuencia de eventos y recuperación de registros oscilográficos.
- Topologías Ethernet y redundancia de red cuando son requeridas.
Manufactura y Aseguramiento de Calidad
La fabricación se desarrolla con trazabilidad documental y verificaciones progresivas para reducir correcciones en campo y entregar sistemas listos para su integración.
Construcción del Tablero
La distribución interna se define para facilitar operación, inspección, pruebas y mantenimiento durante la vida útil del sistema.
- Montaje de relevadores, medidores, equipos de comunicación y auxiliares.
- Alambrado, identificación, canalización y arreglo de borneras.
- Separación funcional de circuitos de corriente, potencial, control y comunicaciones.
- Verificación contra planos y listas de materiales aprobadas.
Pruebas de Aceptación en Fábrica
Las pruebas FAT comprueban el funcionamiento integral antes del embarque y pueden realizarse con participación del cliente cuando el contrato lo establece.
- Inspección visual, dimensional, mecánica y de identificación.
- Continuidad, aislamiento, alimentación y revisión de circuitos.
- Inyección secundaria y verificación de funciones de protección.
- Pruebas de controles, alarmas, interbloqueos y comunicaciones.
Pruebas de Aceptación en Sitio
Las pruebas SAT confirman que el tablero funciona correctamente después del traslado, instalación y conexión con los sistemas de la planta o subestación.
- Validación de cableado de campo y señales extremo a extremo.
- Pruebas de disparo hasta interruptores y equipos asociados.
- Verificación de mediciones, señalización y mando local o remoto.
- Integración con SCADA, UTR, teleprotección y centro de control.
Entregables Técnicos y Contractuales
La documentación se integra conforme al alcance contratado para facilitar revisión, aceptación, operación, mantenimiento y futuras modificaciones.
Paquete de Ingeniería
- Bases y criterios de diseño del sistema.
- Diagramas unifilares, elementales, de control y alambrado.
- Listas de señales, cables, materiales y conexiones externas.
- Filosofías de protección, control, alarmas e interbloqueos.
Configuración y Pruebas
- Memorias de ajustes y archivos de configuración de relevadores.
- Matrices de disparo, lógicas, permisivos y bloqueos.
- Protocolos y reportes de FAT, SAT y pruebas punto a punto.
- Registros de observaciones, correcciones y aceptación.
Entrega para Operación
- Planos finales conforme a obra y respaldo de configuraciones.
- Manuales aplicables y recomendaciones de mantenimiento.
- Capacitación según las necesidades del personal responsable.
- Condiciones de garantía y soporte definidas contractualmente.
Experiencia Reciente y Capacidad de Atención
La capacidad técnica se respalda con manufactura reciente, participación en instalaciones críticas y experiencia con empresas eléctricas, industriales y de infraestructura.
Producción 2025-2026
Durante el periodo 2025-2026, SEPAC ha fabricado e integrado aproximadamente 100 tableros para diferentes aplicaciones de protección, control, medición y automatización.
La cifra representa capacidad productiva reciente y puede actualizarse conforme avancen los proyectos en ejecución.
Aplicaciones hasta 400 kV
SEPAC cuenta con experiencia en proyectos de subestación hasta 400 kV, incluyendo referencias en Las Mesas y El Clérigo.
El diseño de cada solución considera el nivel de tensión, arreglo de barras, filosofía de operación y requerimientos particulares de la instalación.
Clientes y Cobertura
La experiencia incluye proyectos y suministros para CFE, PEMEX, Stellantis y GE.
Los servicios de ingeniería, fabricación, pruebas, puesta en servicio y soporte pueden atenderse en México y otros países de Latinoamérica, de acuerdo con el alcance contractual.
Modernización y Soporte del Ciclo de Vida
Además de instalaciones nuevas, SEPAC puede intervenir sistemas existentes para recuperar confiabilidad, sustituir equipos sin soporte y preparar la plataforma para futuras ampliaciones.
Diagnóstico de la Instalación
La modernización inicia con el levantamiento de tableros, planos, relevadores, cableado, comunicaciones, lógicas y condiciones de operación.
- Identificación de obsolescencia y riesgos de indisponibilidad.
- Revisión de ajustes, coordinación y registros de eventos.
- Definición de equipos recuperables y elementos por sustituir.
Retrofit y Migración
La solución puede conservar gabinetes, cableado o interfaces existentes cuando su condición y la ingeniería del proyecto lo permiten.
- Sustitución de relevadores y equipos auxiliares obsoletos.
- Adaptación de lógicas y señales hacia nuevas plataformas.
- Planeación por etapas para ajustarse a libranzas operativas.
Mantenimiento y Soporte
El soporte posterior puede incluir revisión de eventos, pruebas periódicas, respaldo de configuraciones, actualización documental y atención técnica.
- Alcance preventivo o correctivo según la criticidad del sistema.
- Capacitación y acompañamiento al personal de operación.
- Garantía y tiempos de respuesta establecidos para cada contrato.
Preguntas Frecuentes
Aspectos que normalmente deben definirse antes de preparar una propuesta técnica y económica.
¿El tablero puede integrar la marca ya estandarizada por el cliente?
Sí. SEPAC trabaja principalmente con SEL, GE, Arteche e Ingeteam y también puede integrar Siemens, ABB u otros fabricantes cuando la ingeniería y las condiciones comerciales lo requieren.
¿Se suministra solamente el tablero?
El alcance puede limitarse a ingeniería y fabricación o ampliarse para incluir estudios, programación, FAT, SAT, montaje, pruebas punto a punto, puesta en servicio, capacitación y mantenimiento.
¿Puede modernizarse una instalación existente?
Sí. Primero se revisa la condición del sistema, la documentación disponible, las interfaces y las restricciones de operación para definir una migración segura y técnicamente viable.
¿Todos los tableros incluyen las mismas funciones ANSI?
No. Las funciones dependen del elemento protegido, el estudio eléctrico, la filosofía de protección, el relevador seleccionado y los requisitos particulares del cliente.
¿Las pruebas pueden ser atestiguadas?
Las condiciones de atestiguamiento, protocolos de aceptación y participación del cliente o de terceros se establecen en el contrato y en el programa de inspección correspondiente.
¿Qué información se requiere para cotizar?
Se recomienda contar con diagrama unifilar, nivel de tensión, activo protegido, arreglo de interruptores, relaciones de TC y TP, marcas preferidas, arquitectura de comunicaciones, alcance de pruebas y fecha requerida.
