Solución Histórica SEPAC

RAV 1101 / RAV 1110: referencia histórica

Estos sistemas de excitación parcialmente redundantes se desarrollaron para unidades de generación de gran capacidad en dos configuraciones:

  • RAV 1101: electrónica no redundante con puentes de rectificación redundantes.
  • RAV 1110: electrónica redundante con puentes de rectificación no redundantes.

Cada serie se distinguía por el nivel de voltaje de sus rectificadores (LV hasta 800 V / HV de 800 a 1,500 V) y la capacidad del CPU del controlador Drive Master Plus (SV de mediana capacidad / EV de alto rendimiento), con secciones de 1 a 3 puentes de potencia.

Esta página se conserva como referencia técnica del portafolio histórico de SEPAC. Los modelos no se presentan como productos de fabricación vigente; la atención actual se orienta al diagnóstico de equipos instalados, recuperación documental y evaluación de modernización.

RAV 1101 / RAV 1110 Redundancia Parcial Drive Master Plus (SV/EV) LV hasta 800V / HV 800-1500V 1 a 3 Puentes de Potencia Configurable por Proyecto

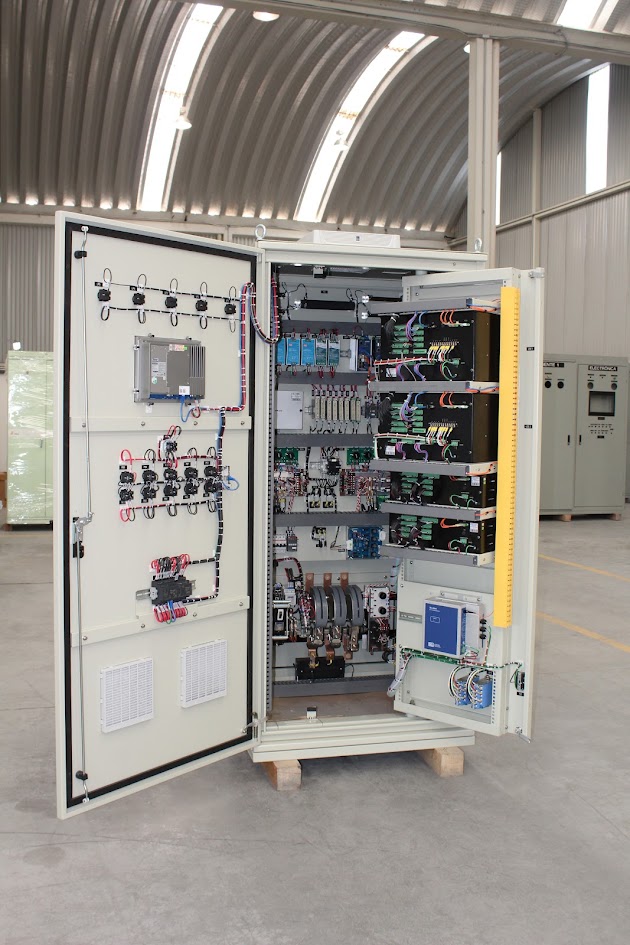

Gabinete abierto del regulador automático de voltaje RAV 1101/1110 de SEPAC, con marco abatible

Ficha Técnica

Características documentadas de configuraciones históricas. Su aplicación original dependía de la ingeniería de cada proyecto.

1. Dos Configuraciones de Redundancia

Los sistemas se desarrollaron en dos configuraciones según el punto donde se ubicaba la redundancia:

  • RAV 1101: electrónica no redundante con puentes de rectificación redundantes.
  • RAV 1110: electrónica redundante con puentes de rectificación no redundantes.
  • Selección según la filosofía de confiabilidad y mantenimiento del cliente.

2. Niveles de Voltaje y Controlador

Cada serie se distingue por el nivel de voltaje de sus rectificadores y la capacidad del controlador Drive Master Plus.

  • Rectificadores serie LV, hasta 800 V, o serie HV, de 800 a 1,500 V.
  • Controlador SV de mediana capacidad o EV de alto rendimiento, según los requerimientos del generador.
  • Configuración en secciones de 1 a 3 puentes de potencia según el nivel de redundancia.

3. Configuración por Proyecto

La combinación específica de serie, nivel de voltaje y cantidad de puentes se define conforme a la capacidad del generador y los requerimientos de redundancia del cliente.

  • Compatible con máquinas síncronas de gran capacidad en centrales de generación.
  • Las modernizaciones actuales se evalúan con tecnología vigente y con base en el levantamiento del sistema instalado.
  • Los proyectos originales contemplaban pruebas de fábrica y puesta en marcha.

Contexto Técnico e Histórico de RAV 1101 / RAV 1110

La documentación de esta familia permite comprender su aplicación original y establecer criterios para diagnosticar, mantener o modernizar equipos instalados.

Función dentro del Sistema

Reguladores de excitación para grandes generadores síncronos, hasta 350 MW.

Esta solución forma parte del sistema de control de la máquina síncrona y debe coordinarse con la respuesta eléctrica del generador, sus protecciones, el control de turbina y las condiciones de interconexión. La ingeniería se define para cada unidad, ya que los parámetros de campo, la dinámica y la filosofía de redundancia cambian entre instalaciones.

  • Centrales hidroeléctricas, termoeléctricas, de ciclo combinado, cogeneración y generación industrial.
  • Generadores y motores síncronos con excitación estática, brushless o arquitecturas heredadas.
  • Proyectos nuevos, ampliaciones, modernizaciones parciales y recuperación de sistemas obsoletos.

Criterios Originales de Aplicación

La configuración se definía mediante los datos de la máquina, la filosofía de redundancia y las condiciones operativas de cada instalación.

  • Potencia y tensión nominal de la máquina, corriente y tensión de campo, tipo de excitatriz y condiciones de operación.
  • Respuesta dinámica requerida, límites de operación, filosofía automático y manual, y nivel de redundancia.
  • Condiciones ambientales, disponibilidad de refacciones, espacio, alimentación auxiliar y ventana de intervención.

Interfaces e Interoperabilidad

Las interfaces se documentan desde la ingeniería para evitar incompatibilidades durante las pruebas y la puesta en servicio.

  • Señales de TC y TP, interruptor de campo, sistemas de protección del generador y secuencia de arranque o paro.
  • Enlace con DCS, SCADA, control de turbina, sincronización y sistemas de registro de eventos.
  • Protocolos, entradas y salidas físicas, referencias remotas y permisos de control definidos por el proyecto.

Ingeniería y Validación Documentadas

Los proyectos históricos integraban actividades desde el levantamiento hasta la aceptación en sitio. Para la base instalada, cualquier servicio actual se define después de un diagnóstico técnico.

Ingeniería de Aplicación

La ingeniería traduce los requisitos operativos en planos, configuraciones y criterios de aceptación que puedan revisarse antes de fabricar o intervenir la instalación.

  • Levantamiento del sistema existente y revisión de datos de placa, diagramas, curvas y registros disponibles.
  • Definición de modos de regulación, limitadores, protecciones internas, seguimiento entre canales y lógica operativa.
  • Cálculo y documentación de parámetros, programación, planos de control, potencia, interconexión y comunicaciones.

Verificación Funcional

Las pruebas se ajustan al producto, al riesgo operativo y a las interfaces incluidas en el contrato.

  • Revisión de entradas, salidas, fuentes, disparos, alarmas, interbloqueos y transferencia entre modos o canales.
  • Pruebas funcionales con simulación de variables, respuesta a escalones y verificación de limitadores configurados.
  • Pruebas en sitio, ajuste fino, validación con la unidad y registro de resultados antes de la entrega operativa.

Documentación de Entrega

La documentación permite operar, mantener y modificar el sistema con trazabilidad después de la puesta en servicio.

  • Memoria funcional, diagramas eléctricos, listas de señales, archivos de configuración y respaldos de software.
  • Parámetros de regulación, límites, alarmas y protecciones documentados conforme a la ingeniería aprobada.
  • Protocolos FAT y SAT, resultados de puesta en servicio, planos finales y recomendaciones de mantenimiento.

Confiabilidad y Ciclo de Vida

La continuidad no termina con el suministro. La estrategia debe contemplar mantenimiento, respaldos, cambios futuros y condiciones de soporte desde la etapa de diseño.

Operación y Mantenimiento

  • Respaldo controlado de programas, parámetros y versiones instaladas.
  • Revisión periódica de alarmas, tendencias, eventos, ventilación, conexiones y componentes de potencia.
  • Actualización gradual de electrónica y comunicaciones para conservar elementos aprovechables del sistema.

Riesgos que Deben Controlarse

  • Inestabilidad de tensión o potencia reactiva por parámetros inadecuados o señales de medición incorrectas.
  • Indisponibilidad prolongada por obsolescencia, ausencia de respaldos o falta de refacciones compatibles.
  • Transferencias con disturbio, límites mal coordinados o interfaces incompletas con protección y control.

Normativa y Especificaciones

La norma aplicable se confirma para cada proyecto. La mención de una referencia no implica que todas sus funciones o requisitos correspondan a todas las configuraciones.

  • Serie IEEE 421 para modelos y desempeño de sistemas de excitación, cuando forme parte del alcance.
  • Requerimientos del operador de red, Código de Red y criterios contractuales aplicables a la unidad.
  • Especificaciones del cliente, fabricante de la máquina y normas eléctricas o de seguridad del sitio.

Preguntas Frecuentes

Información útil para consultar, mantener o evaluar la modernización de instalaciones existentes.

¿La configuración es igual para todos los proyectos?

No. La aplicación, capacidad, interfaces, condiciones del sitio, normativa y responsabilidades contractuales determinan la configuración final.

¿Puede integrarse con equipos existentes?

Sí, después de revisar compatibilidad eléctrica, mecánica y de comunicaciones. El levantamiento permite definir qué componentes pueden conservarse y cuáles deben sustituirse.

¿SEPAC puede evaluar un sistema instalado?

Sí. La viabilidad del diagnóstico, pruebas, mantenimiento o modernización se determina con base en el estado del equipo, la documentación disponible y las condiciones de la instalación.

¿Cómo se controla una modernización?

Se documenta el estado actual, se identifican interfaces y riesgos, y se define una migración compatible con las libranzas y la continuidad requerida por la instalación.

¿Existe soporte para la base instalada?

Se evalúa caso por caso. La atención depende del diagnóstico, la documentación, la condición de los componentes y la disponibilidad de refacciones compatibles. Las garantías originales se rigen por el contrato correspondiente.

¿Qué información se requiere para evaluar un equipo instalado?

Para determinar la alternativa técnica se recomienda proporcionar:

  • Datos nominales del generador o motor y parámetros disponibles del sistema de campo.
  • Diagramas actuales, marca y modelo del excitador, controlador, puentes y equipo auxiliar.
  • Problema por resolver, alcance esperado, fechas de libranza y pruebas requeridas.
