Registradores Digitales de Disturbios

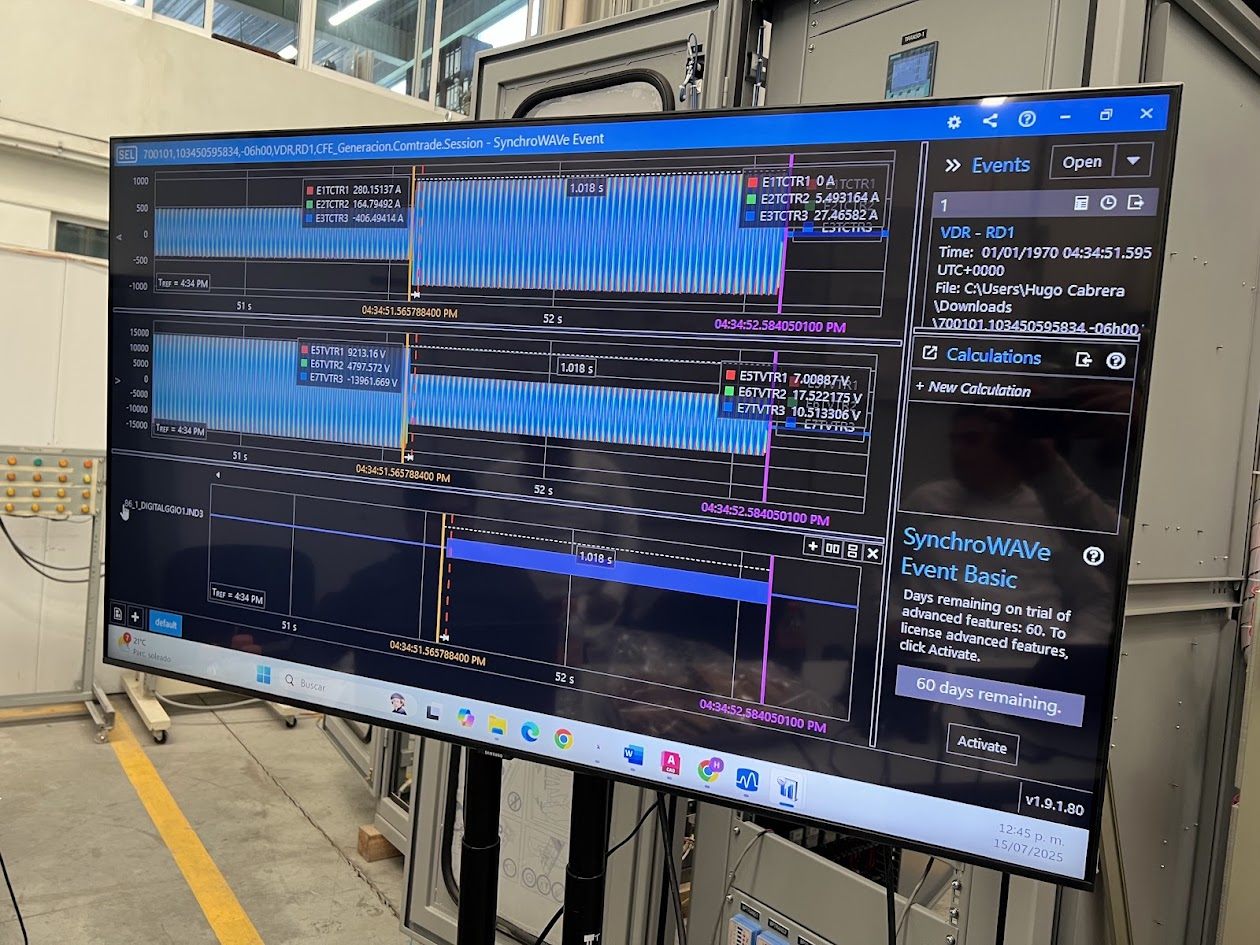

Adquisición sincronizada de eventos y oscilografías para analizar fallas y desempeño en sistemas eléctricos.
Registro, correlación y análisis de eventos
SEPAC integra registradores digitales de disturbios para adquirir variables analógicas y digitales, generar secuencias de eventos, capturar oscilografías y recuperar archivos desde sistemas locales o centros de control. La cantidad de canales, alimentadores, puertos y protocolos se define conforme a la arquitectura y la especificación de cada proyecto.
La solución puede incorporar sincronización horaria, comunicaciones redundantes y formatos interoperables, según las capacidades del equipo seleccionado y los requisitos del cliente.
Ficha Técnica
La arquitectura se configura de acuerdo con las señales, la resolución, el almacenamiento y las interfaces requeridas.
1. Capacidad de Adquisición
La capacidad se dimensiona por cantidad de alimentadores, variables analógicas, estados digitales y duración de los registros.
- Entradas de corriente y tensión compatibles con los transductores o circuitos de medición del proyecto.
- Entradas digitales para estados, disparos, alarmas e indicaciones relevantes.
- Captura de disturbios con marcas de tiempo y parámetros de disparo configurables.
2. Comunicación y Sincronización
La conectividad y la referencia de tiempo se definen para correlacionar registros de distintos equipos y ubicaciones.
- Puertos Ethernet, cobre o fibra óptica, conforme a la topología aprobada.
- Sincronización IRIG-B, PTP, NTP u otra referencia compatible con el equipo seleccionado.
- IEC 61850, DNP3 u otros protocolos cuando formen parte de la arquitectura del proyecto.
3. Gestión de Registros
La ingeniería considera almacenamiento, nomenclatura, recuperación y entrega de los archivos requeridos para el análisis posterior.
- Archivos COMTRADE cuando el registrador seleccionado sea compatible con este formato.
- Almacenamiento local dimensionado por frecuencia y duración de eventos.
- Recuperación local o remota de oscilografías, sujeta a la política de ciberseguridad.
Aplicación y Selección de Registradores Digitales de Disturbios
La selección correcta parte de la función requerida, las condiciones reales de la instalación y la forma en que el producto se relacionará con los demás sistemas.
Función dentro del Sistema
El registrador aporta evidencia sincronizada para reconstruir fallas, verificar operaciones y analizar la respuesta del sistema eléctrico.
Su desempeño depende del muestreo, los circuitos de corriente y tensión, las señales digitales, la sincronización horaria, el almacenamiento y la recuperación confiable de archivos.
- Líneas, alimentadores, transformadores, barras, reactores, bancos de capacitores y unidades generadoras.
- Subestaciones nuevas, ampliaciones y modernización de sistemas de registro existentes.
- Instalaciones eléctricas de empresas de servicio público, generación e industria.
Criterios de Selección
La configuración no debe definirse únicamente por una marca o número de parte. SEPAC revisa los datos de aplicación para establecer una solución compatible, verificable y preparada para el crecimiento previsto.
- Activos supervisados, nivel de tensión, cantidad de alimentadores y eventos que deben registrarse.
- Relaciones, clases, polaridades y ubicación de TC y TP, además de variables digitales requeridas.
- Frecuencia de muestreo, resolución temporal, almacenamiento, sincronización y formatos de exportación.
Interfaces e Interoperabilidad
Las interfaces se documentan desde la ingeniería para evitar incompatibilidades durante las pruebas y la puesta en servicio.
- Circuitos de corriente, tensión, estados, disparos, supervisión y alarmas.
- Integración con SCADA, UTR, IHM, concentradores y sistemas de sincronización horaria.
- Mensajería IEC 61850, contactos físicos o protocolos de automatización según la arquitectura aprobada.
Ingeniería, Integración y Pruebas
El alcance puede contratarse por etapas o como una solución integral, desde el levantamiento hasta la aceptación en sitio.
Ingeniería de Aplicación
La ingeniería traduce los requisitos operativos en planos, configuraciones y criterios de aceptación que puedan revisarse antes de fabricar o intervenir la instalación.
- Revisión de diagramas, filosofía de registro, fuentes de señal y criterios de disparo.
- Configuración del registrador, listas de variables, nomenclatura de eventos y gestión de archivos.
- Ingeniería de detalle para circuitos de corriente, potencial, control, alimentación y comunicaciones.
Verificación Funcional
Las pruebas se ajustan al producto, al riesgo operativo y a las interfaces incluidas en el contrato.
- Inyección secundaria para comprobar magnitudes, fases, disparos y canales analógicos.
- Pruebas de estados digitales, umbrales, ventanas de registro y sincronización horaria.
- Validación punto a punto con SCADA, servidores y centro de control cuando forme parte del alcance.
Documentación de Entrega
La documentación permite operar, mantener y modificar el sistema con trazabilidad después de la puesta en servicio.
- Archivos nativos de configuración, respaldo de versiones y parámetros de disparo.
- Diagramas, listas de señales, nomenclatura de canales y protocolos de pruebas funcionales.
- Reportes FAT y SAT, registros de inyección, planos finales y documentación para mantenimiento.
Confiabilidad y Ciclo de Vida
La continuidad no termina con el suministro. La estrategia debe contemplar mantenimiento, respaldos, cambios futuros y condiciones de soporte desde la etapa de diseño.
Operación y Mantenimiento
- Pruebas periódicas basadas en criticidad, historial de operación y estrategia de mantenimiento del cliente.
- Análisis de eventos y oscilografías para comprobar el desempeño después de fallas reales.
- Gestión de cambios en ajustes, firmware, lógicas y documentación para conservar trazabilidad.
Riesgos que Deben Controlarse
- Pérdida de evidencia por parámetros de disparo, ventanas o almacenamiento insuficientes.
- Errores de relación, polaridad o cableado en circuitos de corriente y potencial.
- Marcas de tiempo incoherentes por fallas de sincronización o configuración.
Normativa y Especificaciones
La norma aplicable se confirma para cada proyecto. La mención de una referencia no implica que todas sus funciones o requisitos correspondan a todas las configuraciones.
- Especificaciones del cliente y del operador aplicables al registro y conservación de eventos.
- IEC 61850 para automatización e interoperabilidad cuando se utiliza esta arquitectura.
- Normas ANSI, IEEE, IEC y especificaciones particulares del cliente aplicables al activo protegido.
Preguntas Frecuentes
Definiciones habituales antes de preparar una propuesta de registro digital de disturbios.
¿La configuración es igual para todos los proyectos?
No. La aplicación, capacidad, interfaces, condiciones del sitio, normativa y responsabilidades contractuales determinan la configuración final.
¿Puede integrarse con equipos existentes?
Sí, después de revisar compatibilidad eléctrica, mecánica y de comunicaciones. El levantamiento permite definir qué componentes pueden conservarse y cuáles deben sustituirse.
¿SEPAC puede realizar las pruebas y la puesta en servicio?
Sí. El alcance puede incluir FAT, SAT, pruebas punto a punto, integración, montaje, puesta en servicio y capacitación, según la naturaleza del producto y el contrato.
¿Cómo se controla una modernización?
Se documenta el estado actual, se identifican interfaces y riesgos, y se define una migración compatible con las libranzas y la continuidad requerida por la instalación.
¿La garantía y el soporte son estándar?
Las condiciones de garantía, disponibilidad de refacciones, asistencia remota o en sitio y tiempos de respuesta se establecen según el alcance y la criticidad del proyecto.
¿Qué información se necesita para cotizar?
Para preparar una propuesta técnicamente comparable se recomienda proporcionar:
- Diagrama unifilar, activos supervisados, nivel de tensión y cantidad de alimentadores.
- Datos de TC y TP, señales digitales, resolución temporal y filosofía de registro.
- Alcance de ingeniería, suministro, pruebas, montaje, puesta en servicio y fechas requeridas.
