Unidades de Control de Bahía
Unidades de control de bahía para operación local en plantas de transmisión.
Unidades de Control de Bahía

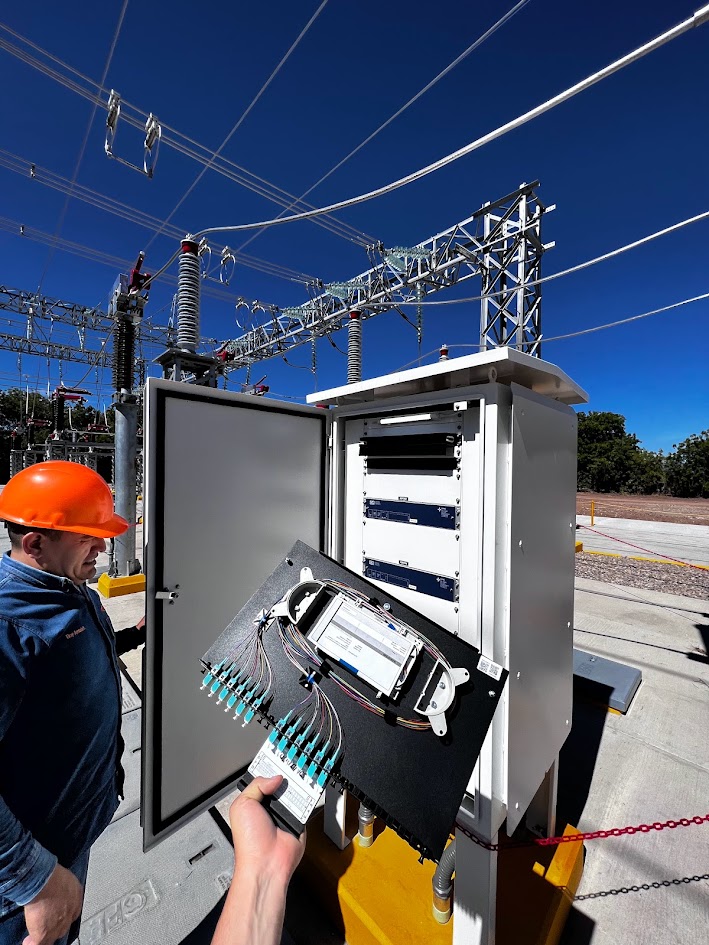

Tableros UCB fabricados bajo especificación de CFE para plantas de transmisión, en gabinete para intemperie con doble protección y acabado epóxido termo regulador.
Incluyen controladores discretos de automatización, distribución de fibra óptica, higrostato y resistencia calefactora. Cumplen normativa ASME.
Ficha Técnica
Características técnicas de referencia. Las especificaciones sujetas a configuración de proyecto se definen en la cotización.
1. Diseño para Plantas de Transmisión
Tableros UCB fabricados bajo especificación de CFE para plantas de transmisión, con gabinete de intemperie de doble protección.
- Acabado epóxido termo regulador para exposición prolongada a la intemperie.
- Controladores discretos de automatización integrados al tablero.
- Distribución de fibra óptica para interconexión con el sistema de control.
2. Control Ambiental del Gabinete
Componentes dedicados a mantener condiciones estables dentro del gabinete durante todo el año.
- Higrostato para control automático de humedad interna.
- Resistencia calefactora para prevenir condensación.
- Sellado e IP adecuado para instalación a la intemperie.
3. Cumplimiento Normativo
Fabricación conforme a especificación de CFE y normativa ASME aplicable a este tipo de tablero.
- Pruebas funcionales en fábrica previas al embarque.
- Documentación técnica y de calidad conforme a los requisitos del cliente.
- Configuración de E/O y lógica de control ajustable según el proyecto.
Aplicación y Selección de Unidades de Control de Bahía
La selección correcta parte de la función requerida, las condiciones reales de la instalación y la forma en que el producto se relacionará con los demás sistemas.
Función dentro del Sistema
Unidades de control de bahía para operación local en plantas de transmisión.
La protección secundaria debe detectar condiciones anormales, aislar únicamente el elemento afectado y conservar la mayor continuidad posible. Su desempeño depende tanto del IED como de la ingeniería de aplicación, los circuitos de TC y TP, la alimentación de corriente directa, las comunicaciones y la correcta actuación sobre los interruptores.
- Líneas, alimentadores, transformadores, barras, reactores, bancos de capacitores y unidades generadoras.
- Subestaciones nuevas, ampliaciones, sustitución de relevadores y modernización de esquemas existentes.
- Instalaciones eléctricas de empresas de servicio público, generación e industria.
Criterios de Selección
La configuración no debe definirse únicamente por una marca o número de parte. SEPAC revisa los datos de aplicación para establecer una solución compatible, verificable y preparada para el crecimiento previsto.
- Activo protegido, nivel de tensión, arreglo de interruptores, corriente de cortocircuito y filosofía de respaldo.
- Relaciones, clases, polaridades y ubicación de TC y TP, además de características del interruptor.
- Funciones ANSI, tiempos de operación, comunicaciones, teleprotección y requisitos de registro.
Interfaces e Interoperabilidad
Las interfaces se documentan desde la ingeniería para evitar incompatibilidades durante las pruebas y la puesta en servicio.
- Circuitos de disparo, cierre, supervisión, bloqueo, falla de interruptor y protecciones mecánicas.
- Integración con UCB, SCADA, UTR, IHM, registradores y sistemas de sincronización horaria.
- Mensajería IEC 61850, contactos físicos o protocolos de automatización según la arquitectura aprobada.
Ingeniería, Integración y Pruebas
El alcance puede contratarse por etapas o como una solución integral, desde el levantamiento hasta la aceptación en sitio.
Ingeniería de Aplicación
La ingeniería traduce los requisitos operativos en planos, configuraciones y criterios de aceptación que puedan revisarse antes de fabricar o intervenir la instalación.
- Revisión de estudios eléctricos, filosofía de protección, diagramas y criterios de coordinación.
- Memoria de ajustes, programación de IED, matrices de disparo, interbloqueos y listas de señales.
- Ingeniería de detalle para circuitos de corriente, potencial, control, alimentación y comunicaciones.
Verificación Funcional
Las pruebas se ajustan al producto, al riesgo operativo y a las interfaces incluidas en el contrato.
- Inyección secundaria para comprobar arranques, tiempos, direccionalidad, lógicas y elementos diferenciales.
- Pruebas de matrices de disparo, falla de interruptor, recierre, teleprotección y supervisión de circuitos.
- Validación punto a punto con equipo primario, SCADA y centro de control cuando forme parte del alcance.
Documentación de Entrega
La documentación permite operar, mantener y modificar el sistema con trazabilidad después de la puesta en servicio.
- Memorias de ajustes, archivos nativos de configuración y respaldo de versiones instaladas.
- Diagramas, listas de señales, matrices lógicas y protocolos de pruebas funcionales.
- Reportes FAT y SAT, registros de inyección, planos finales y documentación para mantenimiento.
Confiabilidad y Ciclo de Vida
La continuidad no termina con el suministro. La estrategia debe contemplar mantenimiento, respaldos, cambios futuros y condiciones de soporte desde la etapa de diseño.
Operación y Mantenimiento
- Pruebas periódicas basadas en criticidad, historial de operación y estrategia de mantenimiento del cliente.
- Análisis de eventos y oscilografías para comprobar el desempeño después de fallas reales.
- Gestión de cambios en ajustes, firmware, lógicas y documentación para conservar trazabilidad.
Riesgos que Deben Controlarse
- Falta de selectividad o respaldo por ajustes que no corresponden a la condición actual del sistema.
- Errores de relación, polaridad o cableado en circuitos de corriente y potencial.
- Pérdida de disparo por fallas en corriente directa, contactos, comunicaciones o supervisión.
Normativa y Especificaciones
La norma aplicable se confirma para cada proyecto. La mención de una referencia no implica que todas sus funciones o requisitos correspondan a todas las configuraciones.
- CFE V6700-62 para tableros PCyM y CFE G0100-07 cuando la aplicación corresponde a generación.
- IEC 61850 para automatización e interoperabilidad cuando se utiliza esta arquitectura.
- Normas ANSI, IEEE, IEC y especificaciones particulares del cliente aplicables al activo protegido.
Preguntas Frecuentes
Definiciones habituales antes de preparar una propuesta para Unidades de Control de Bahía.
¿La configuración es igual para todos los proyectos?
No. La aplicación, capacidad, interfaces, condiciones del sitio, normativa y responsabilidades contractuales determinan la configuración final.
¿Puede integrarse con equipos existentes?
Sí, después de revisar compatibilidad eléctrica, mecánica y de comunicaciones. El levantamiento permite definir qué componentes pueden conservarse y cuáles deben sustituirse.
¿SEPAC puede realizar las pruebas y la puesta en servicio?
Sí. El alcance puede incluir FAT, SAT, pruebas punto a punto, integración, montaje, puesta en servicio y capacitación, según la naturaleza del producto y el contrato.
¿Cómo se controla una modernización?
Se documenta el estado actual, se identifican interfaces y riesgos, y se define una migración compatible con las libranzas y la continuidad requerida por la instalación.
¿La garantía y el soporte son estándar?
Las condiciones de garantía, disponibilidad de refacciones, asistencia remota o en sitio y tiempos de respuesta se establecen según el alcance y la criticidad del proyecto.
¿Qué información se necesita para cotizar?
Para preparar una propuesta técnicamente comparable se recomienda proporcionar:
- Diagrama unifilar, activo protegido, nivel de tensión y arreglo de interruptores.
- Datos de TC y TP, estudios disponibles, relevadores preferidos y filosofía de protección.
- Alcance de ingeniería, suministro, pruebas, montaje, puesta en servicio y fechas requeridas.
