UTR / RTU
Referencia histórica de la Unidad Terminal Remota desarrollada para adquisición de variables digitales y analógicas de campo.
UTR / RTU: referencia histórica
La solución histórica integró gabinete simplex en lámina de acero con recubrimiento epóxico ANSI 61, DEI inteligentes multimarca, puertos IRIG-B, Ethernet sobre fibra óptica multimodo y funciones de PLC para adquisición de variables digitales y analógicas.

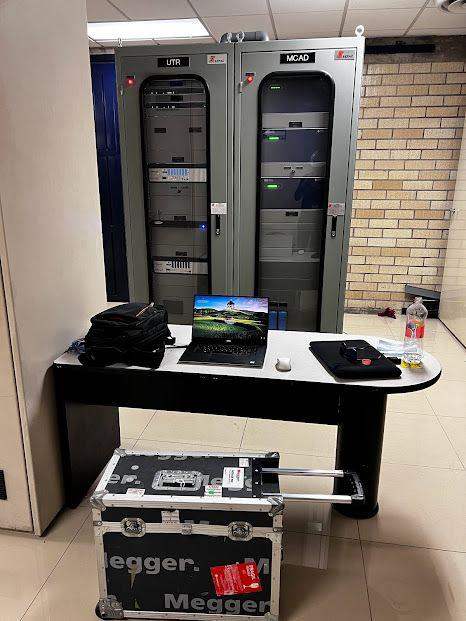

La UTR fue liberada y probada por el Laboratorio LAPEM bajo la especificación CFE G0000-74-2016, como parte del expediente histórico de la solución.
Esta página se conserva como referencia técnica del portafolio histórico de SEPAC. La UTR descrita no se presenta como producto de fabricación vigente; la atención actual se orienta al diagnóstico de equipos instalados, recuperación documental y evaluación de modernización.
Ficha Técnica
Características documentadas de configuraciones históricas. Su aplicación original dependía de la ingeniería de cada proyecto.
1. Adquisición de Variables de Campo
Unidad Terminal Remota (UTR) para la adquisición centralizada de variables digitales y analógicas de la subestación, con función de PLC integrada para lógicas locales.
- Entradas/salidas digitales y analógicas modulares y ampliables.
- Integración de DEI inteligentes multimarca conectados a la UTR.
- Lógica de control programable para automatismos locales sin depender del centro de control.
2. Comunicación y Sincronización
Puertos de comunicación redundantes para garantizar disponibilidad hacia el sistema SCADA.
- Puerto Ethernet sobre fibra óptica multimodo para enlace de largo alcance.
- Sincronización horaria IRIG-B para discriminación de eventos.
- Protocolos DNP 3.0, IEC 60870-5-101/104 y Modbus, según el proyecto.
3. Gabinete y Certificación
El gabinete simplex con recubrimiento epóxico ANSI 61 fue liberado y probado por el Laboratorio LAPEM bajo la especificación CFE G0000-74-2016, como referencia histórica.
- Distribución interna optimizada para acceso a borneras y equipo de comunicaciones.
- Las configuraciones para intemperie podían incorporar higrostato y resistencia calefactora.
- Pruebas funcionales en fábrica (FAT) previas al embarque.
Contexto Técnico e Histórico de UTR / RTU
La documentación de esta solución permite comprender su aplicación original y establecer criterios para diagnosticar, mantener o modernizar equipos instalados.
Función dentro del Sistema
Unidad Terminal Remota para adquisición de variables digitales y analógicas de campo.
La automatización convierte señales de campo en información operativa y órdenes controladas. Una solución confiable requiere definir desde el inicio la autoridad de mando, la calidad de los datos, los tiempos de actualización, el comportamiento ante fallas de comunicación y la relación entre los niveles de proceso, bahía, estación y centro de control.
- Subestaciones eléctricas, centrales de generación, servicios auxiliares y procesos industriales críticos.
- Supervisión local y remota, adquisición de datos, secuencias automáticas y control de equipo primario.
- Migración de plataformas heredadas e integración de dispositivos de distintas generaciones.
Criterios Originales de Aplicación
La configuración se definía mediante la cantidad y el tipo de señales, los protocolos, la redundancia y las interfaces requeridas por cada instalación.
- Cantidad y tipo de señales, tiempos de actualización, capacidad de procesamiento y crecimiento previsto.
- Disponibilidad requerida, redundancia de controladores, fuentes, redes y servidores.
- Protocolos, condiciones ambientales, alimentación, montaje y políticas de acceso del cliente.
Interfaces e Interoperabilidad
Las interfaces se documentan desde la ingeniería para evitar incompatibilidades durante las pruebas y la puesta en servicio.
- IED, PLC, módulos de entrada y salida, medidores, equipos auxiliares y sistemas de protección.
- SCADA, HMI, historiadores, estaciones maestras, EMS, DMS y centros de control.
- IEC 61850, DNP3, IEC 60870, Modbus u otros protocolos definidos por la instalación.
Ingeniería y Validación Documentadas
Los proyectos históricos integraban actividades desde el levantamiento hasta la aceptación en sitio. Para la base instalada, cualquier servicio actual se define después de un diagnóstico técnico.
Ingeniería de Aplicación
La ingeniería traduce los requisitos operativos en planos, configuraciones y criterios de aceptación que puedan revisarse antes de fabricar o intervenir la instalación.
- Arquitectura funcional y de red, listas de señales, direccionamiento, nomenclatura y base de datos.
- Lógicas de control, secuencias, interbloqueos, permisivos, alarmas y manejo de calidad de información.
- Pantallas, tendencias, reportes, perfiles de usuario y criterios de operación local o remota.
Verificación Funcional
Las pruebas se ajustan al producto, al riesgo operativo y a las interfaces incluidas en el contrato.
- Simulación de señales, mandos, secuencias, alarmas y condiciones anormales antes del envío a sitio.
- Pruebas de protocolos, pérdida de comunicación, reinicio, redundancia y recuperación del sistema.
- Verificación punto a punto con dispositivos de campo y sistemas superiores durante FAT y SAT.
Documentación de Entrega
La documentación permite operar, mantener y modificar el sistema con trazabilidad después de la puesta en servicio.
- Diagramas de arquitectura, listas de equipos, señales, direcciones y conexiones.
- Bases de datos, programas, pantallas, archivos de configuración y respaldos controlados.
- Protocolos de pruebas, manual de operación, planos finales y capacitación según contrato.
Confiabilidad y Ciclo de Vida
La continuidad no termina con el suministro. La estrategia debe contemplar mantenimiento, respaldos, cambios futuros y condiciones de soporte desde la etapa de diseño.
Operación y Mantenimiento
- Control de versiones, respaldos periódicos y registro de cambios en programas y bases de datos.
- Monitoreo de capacidad, comunicaciones, almacenamiento, fuentes y estado de redundancias.
- Ampliación modular de señales, equipos o funciones sin perder consistencia documental.
Riesgos que Deben Controlarse
- Mandos incorrectos por errores de mapeo, permisos, enclavamientos o selección de autoridad.
- Datos incompletos o desactualizados por pérdida de comunicación o manejo incorrecto de calidad.
- Puntos únicos de falla y recuperación deficiente por ausencia de respaldos probados.
Normativa y Especificaciones
La norma aplicable se confirma para cada proyecto. La mención de una referencia no implica que todas sus funciones o requisitos correspondan a todas las configuraciones.
- IEC 61850 para automatización de sistemas eléctricos cuando forma parte de la arquitectura.
- IEC 61131 para programación de controladores cuando el equipo y el proyecto lo requieren.
- Protocolos y especificaciones CFE, CENACE o del usuario final aplicables a cada interfaz.
Preguntas Frecuentes
Información útil para consultar, mantener o evaluar la modernización de instalaciones existentes.
¿La configuración es igual para todos los proyectos?
No. La aplicación, capacidad, interfaces, condiciones del sitio, normativa y responsabilidades contractuales determinan la configuración final.
¿Puede integrarse con equipos existentes?
Sí, después de revisar compatibilidad eléctrica, mecánica y de comunicaciones. El levantamiento permite definir qué componentes pueden conservarse y cuáles deben sustituirse.
¿SEPAC puede evaluar un sistema instalado?
Sí. La viabilidad del diagnóstico, pruebas, mantenimiento o modernización se determina con base en el estado del equipo, la documentación disponible y las condiciones de la instalación.
¿Cómo se controla una modernización?
Se documenta el estado actual, se identifican interfaces y riesgos, y se define una migración compatible con las libranzas y la continuidad requerida por la instalación.
¿Existe soporte para la base instalada?
Se evalúa caso por caso. La atención depende del diagnóstico, la documentación, la condición de los componentes y la disponibilidad de refacciones compatibles. Las garantías originales se rigen por el contrato correspondiente.
¿Qué información se requiere para evaluar un equipo instalado?
Para determinar la alternativa técnica se recomienda proporcionar:
- Lista preliminar de señales, cantidad de equipos y arquitectura actual o requerida.
- Protocolos, medios de comunicación, redundancia, retención de datos y cantidad de usuarios.
- Alcance de programación, pantallas, pruebas, migración, capacitación y puesta en servicio.
